树莓派 M.2 HAT+

树莓派 M.2 HAT+

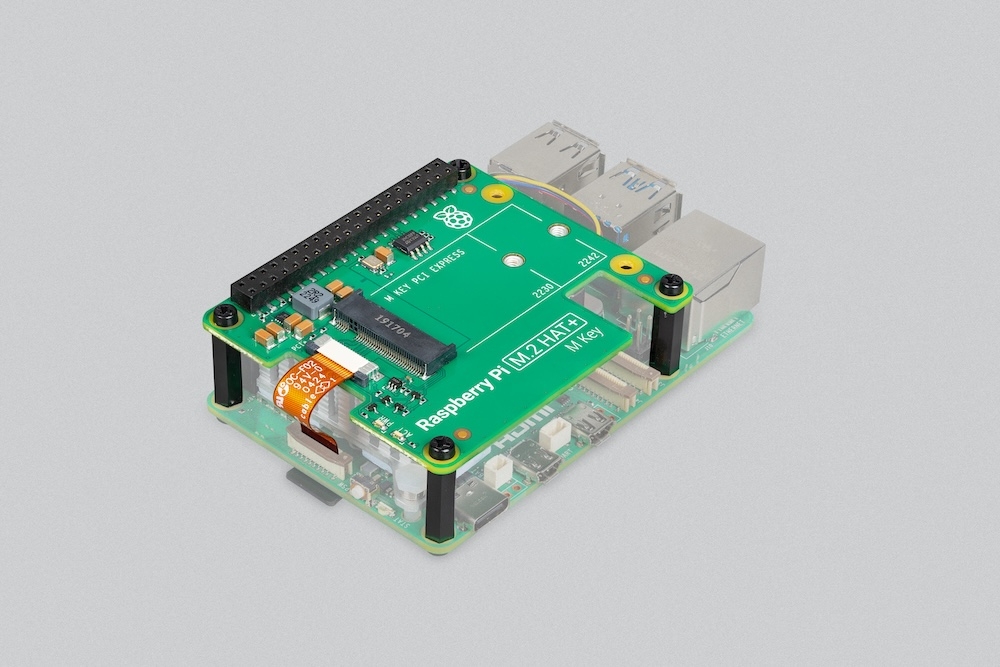

树莓派 M.2 HAT+ M 键（key）能让你把 M.2 外部设备（如 NVMe 存储设备和其他 PCIe 配件）转接到树莓派 5 的 PCIe 接口。

M.2 HAT+ 扩展板可把树莓派 5 上的 PCIe 接口同单个 M.2 M 键接口的设备进行转接。你可以连接使用 2230/2242 尺寸的设备。M.2 HAT+ 可提供高达 3A 的功率。

M.2 HAT+ 遵守树莓派 HAT+ 规范，树莓派系统可自动检测 HAT+ 及其连接的设备。

附带的螺纹间隔柱提供了充足的空间，可在 M.2 HAT+ 下方安装树莓派主动散热器。

M.2 HAT+ 仅兼容树莓派 5 的树莓派外壳（需要你移除盖子和附带的风扇）。

特点

• 单通道 PCIe 2.0 接口（500 MB/s 峰值传输速率）

• 支持使用 M.2 M 键接口的设备

• 支持 2230/2242 尺寸的设备

• 为接入的 M.2 设备提供高达 3A 的电流

• 电源和状态指示灯

• 符合树莓派 HAT+ 规范

• 包含:

  • 连接线

  • 16 mm GPIO 堆叠排针

  • 4 个螺纹间隔柱

  • 8 颗螺丝

  • 1 个带有花纹的双凸缘固态硬盘配件螺丝（用于固定和支撑 M.2 外围设备）

安装

要使用树莓派 M.2 HAT+，你需要：

• 树莓派 5

每份 M.2 HAT+ 都配备了排线、GPIO 堆叠排针和要安装的硬件。请按照以下说明来完成 M.2 HAT+ 的安装：

1. 首先，请确保你的树莓派运行的是最新软件。运行以下命令，进行更新：

   $ sudo apt update && sudo apt full-upgrade

2. 接下来，请确保你的树莓派固件也是最新的。运行以下命令查看你正在运行的固件版本：

   $ sudo rpi-eeprom-update

   如果你看到的日期是 2023 年 12 月 6 日及更晚，请继续下一步。如果你看到的日期早于 2023 年 12 月 6 日，请运行以下命令打开树莓派配置 CLI：

   $ sudo raspi-config

   在 Advanced Options 下 > Bootloader Version，选择 Latest。然后，点击 Finish 或 Esc 键 退出 raspi-config。

   运行以下命令以将固件更新到最新版本：

   $ sudo rpi-eeprom-update -a

   然后，使用 sudo reboot 重启。

3. 在开始安装之前，请断开树莓派的电源。

4. M.2 HAT+ 兼容于树莓派 5 主动散热器。如果你有主动散热器，请在安装 M.2 HAT+ 之前先安装散热器。

5. 使用提供的四颗螺丝安装间隔柱。将 GPIO 堆叠排针牢固地压在树莓派的 GPIO 引脚上；只要所有引脚都能正确插入即可，方向并不重要。将扁平带状线缆从 M.2 HAT+ 上拔下，并将另一端插入树莓派的 PCIe 接口。从两侧抬起扁平带状线缆固定器，然后将带有铜触点朝向内部、即朝向 USB 的线缆插入。确保扁平带状线缆完全且均匀地插入 PCIe 接口，然后从两侧向下按紧线缆固定器，将扁平带状线缆牢固地固定在位。

6. 把 M.2 HAT+ 放在螺柱上面，然后使用剩下的四颗螺丝将其固定在位。

7. 把排线插入 M.2 HAT+ 上的插槽。从两侧抬起排线固定器，然后插入铜触点朝上的电缆。将排线完全均匀地插入端口，从两侧向下推动电缆固定器，将排线牢固地固定在位。

8. 通过逆时针旋转螺丝来取下驱动附件螺丝。将你的 M.2 固态硬盘插入 M.2 键接口，将固态硬盘以轻微向上的角度滑入插槽。不要强行将固态硬盘插入插槽：而应轻轻地滑入。

9. 将固态硬盘附件螺丝上的凹口推入 M.2 固态硬盘尾部的插槽中。将固态硬盘平放在 M.2 HAT+ 上，并顺时针旋转螺丝，直到固态硬盘固定。不要太过紧拧螺丝。

10. 恭喜，你已成功的安装了 M.2 HAT+。现在把你的树莓派接入电源；树莓派系统能自动检测到 M.2 HAT+。如果你使用桌面版树莓派系统，你应该能在桌面上看到代表硬盘的图标。如果你不使用桌面版，你可以在 /dev/nvme0n1 找到硬盘。要使硬盘自动可用于文件访问，请考虑配置自动挂载。

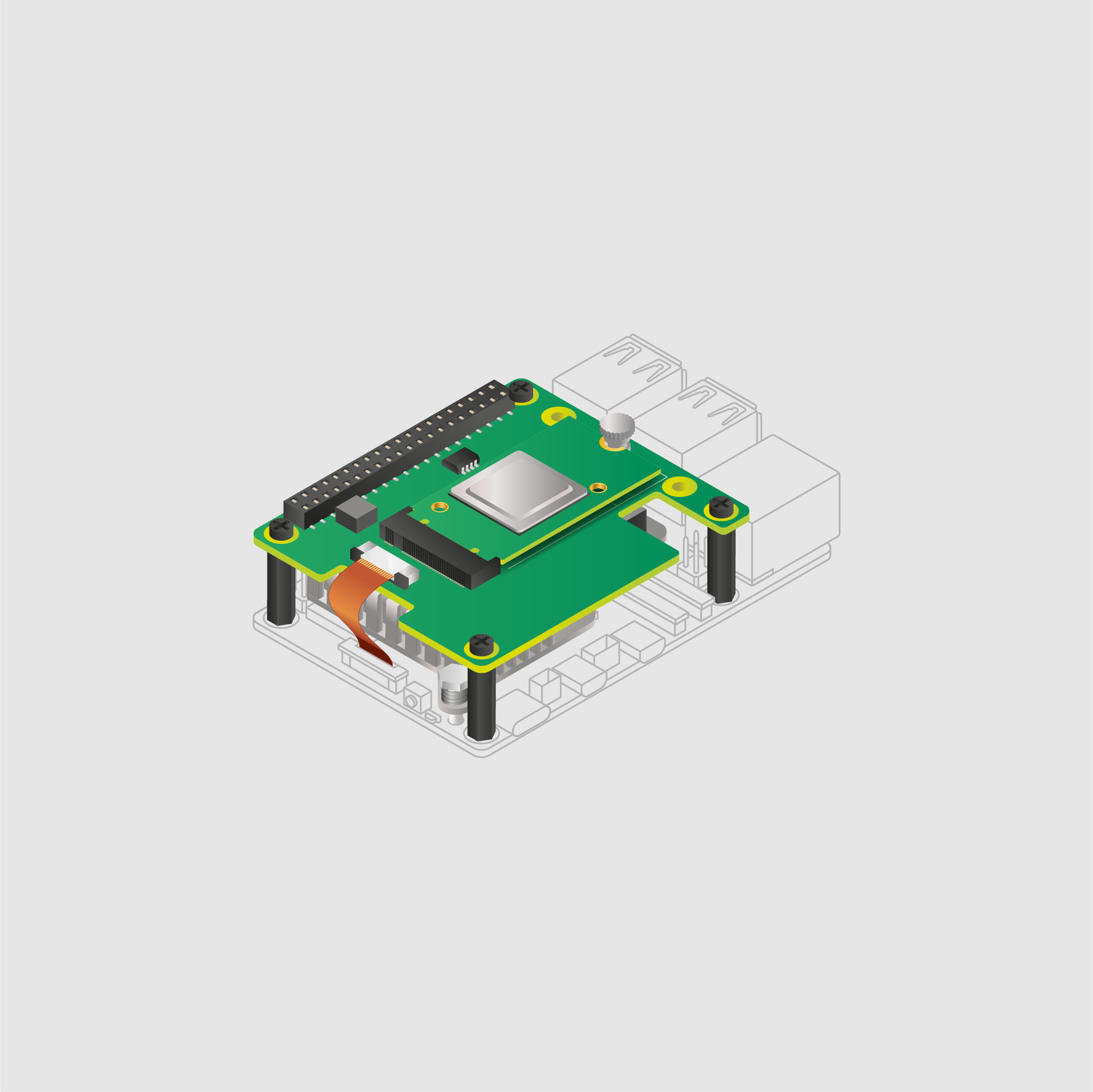

安装树莓派 M.2 HAT+

警告

在连接/断开 M.2 插槽上的设备之前，务必将树莓派断开电源。

从 NVMe 启动

要从连接到 M.2 HAT+ 的 NVMe 存储设备启动，请完成以下步骤：

1. 使用树莓派启动盘制作工具格式化你的 NVMe 存储设备。如果你已经有带有树莓派系统镜像的存储卡，可以在你的树莓派上执行此操作。

2. 使用存储卡或 USB 存储设备将树莓派启动到树莓派系统，以持久性更改板载 EEPROM 配置中的引导顺序。

3. 在树莓派终端上运行 sudo raspi-config 以打开树莓派配置 CLI。

4. 在 Advanced Options > Boot Order 下，选择 NVMe/USB boot。然后，点击 Finish 或按 Esc 键 退出 raspi-config。

5. 使用 sudo reboot 重启你的树莓派。

要获取更多信息，请参阅 NVMe 启动。

启用 PCIe Gen 3

警告

树莓派 5 未获 Gen 3.0 速度认证。PCIe Gen 3.0 连接可能不稳定。

要启用 PCIe Gen 3 速度，请按照在启用 PCIe Gen 3.0 中的说明操作。

框图

树莓派 M.2 HAT+ 原理图

PDF 格式的原理图。

产品简介

更多有关 M.2 HAT+ 的信息，如机械规格和操作环境限制，请参阅产品简介。
